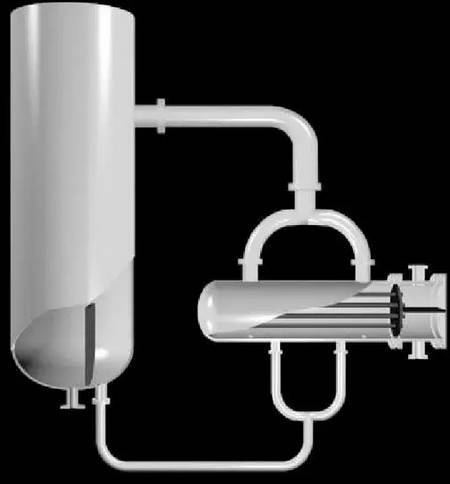

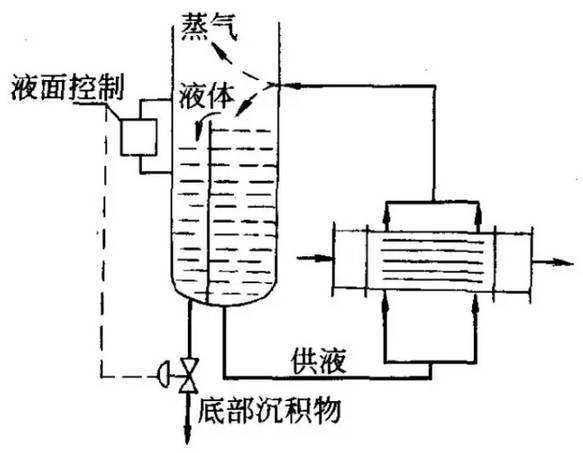

加熱介質在管內流動,管程可以為單流程,也可以為多流程。進料是從塔底下降管引入再沸器,液體在殼程沸騰發生汽化,形成密度較小的汽液混合物,由于進料管和排出管中液體的密度差,產生靜壓差,成為流體自然循環的推動力。
臥式熱虹吸再沸器具有的特點：
循環推動力：釜液和換熱器傳熱管氣液混合物的密度差。
占地面積大，傳熱系數中等，維護、清理方便。
塔釜提供氣液分離空間和緩沖區。
有較高的循環率,因而有較高的流速和較低的出口干度,從而防止了高沸點組分的積聚和降低了結垢的速率。
臥式再沸器：工藝物流測在殼程，傳熱系數中偏高，投資適中，占地面積大，裙座高度低，汽化率為3%-35%。
缺點：
為獲得好的流體分布，通常使用多個接管，這樣造成了管線系統的復雜，提高了設備價。
適用場合：
對于寬沸點范圍的流體,應設水平折流板,以防止輕組分在進口處閃蒸及重組分在出口處濃縮。為了防止流動阻塞和流動不穩定,應對最大熱流密度加以限制。該型再沸器適用于中等壓力、中等溫差及低靜壓頭的場合
